            永磁同步電機的結構圖——立新電機

            [點擊量:20630][來源:立新實業]

            2016-01-11

                    這些年永磁同步電動機得到較快發展,其特點是功率因數高、效率高,在許多場合開始逐步取代最常用的交流異步電機,其中異步起動永磁同步電動機的性能優越,是一種很有前途的節能電機。



                    永磁同步電動機的定子結構與工作原理與交流異步電動機一樣,多為4極形式,三相繞組按3相4極布置,通電產生4極旋轉磁場。



                    永磁同步電動機與普通異步電動機的不同是轉子結構,轉子上安裝有永磁體磁極,永磁體磁極安裝在轉子鐵芯圓周表面上,稱為凸裝式永磁轉子。



                    根據磁阻最小原理,也就是磁通總是沿磁阻最小的路徑閉合,利用磁引力拉動轉子旋轉,于是永磁轉子就會跟隨定子產生的旋轉磁場同步旋轉。

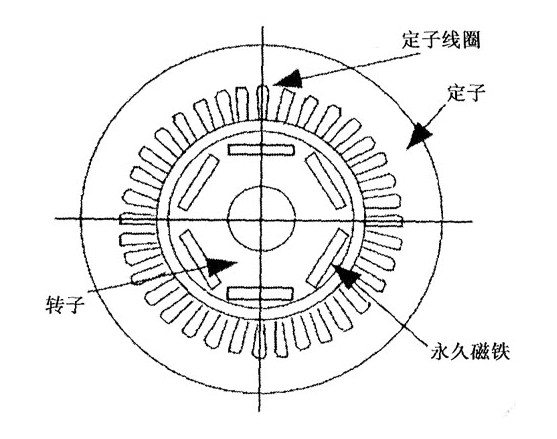

                   還有一種嵌入式永磁轉子,永磁體嵌裝在轉子鐵芯內部,為防止永磁體磁通短路,在轉子鐵芯開有空槽或在槽內填充隔磁材料。



                    轉子鐵芯兩側裝上風扇然后與定子機座組裝成整機。



                    這種永磁同步電動機不能直接通三相交流的起動,因轉子慣量大,磁場旋轉太快,靜止的轉子根本無法跟隨磁場旋轉。這種永磁同步電動機多用在變頻調速場合,啟動時變頻器輸出頻率從0開始上升到工作頻率,電機則跟隨變頻器輸出頻率同步旋轉,是一種很好的變頻調速電動機。



                    通過在永磁轉子上加裝籠型繞組,接通電源旋轉磁場一建立,就會在籠型繞組感生電流,轉子就會像交流異步電動機一樣起動旋轉。這就是異步起動永磁同步電動機,是近些年開始普及的節能電機。



                    籠型轉子有焊接式與鑄鋁式:在轉子每個槽內插入銅條,銅條與轉子鐵芯兩側的銅端環焊接形成籠型轉子;與普通交流異步電動機一樣采用鑄鋁式轉子,將熔化的鋁液直接注入轉子槽內,并同時鑄出端環與風扇葉片,是較廉價的做法。



                    轉子與定子、機座等部件進行組裝,組裝成的整機剖面圖見下圖。





                   高效節能電機包括永磁同步電機也叫永磁電機、稀土永磁同步電機、交流永磁同步電機等等。若是您對以上的永磁同步電機感興趣或有疑問,請點擊我們網頁右側的在線客服或致電全國免費熱線400-807-0988,立新電機—您全程貼心的采購顧問。







            立新電機61年專業制造永磁同步電機、高效節能電機、稀土永磁同步電機、電機節能改造服務的生產廠家,為眾多大、中型企業提供產品與服務。
