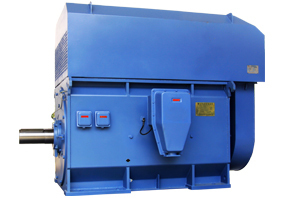

YKS6kV高壓電機
< 返回YKS高壓電機,6kV高壓電機,高壓水冷電動機采用真空浸漆和先進的烘干設備,高精度調校轉子動平衡,57年電機浸漆經驗,工藝先進,具有高效率,噪聲低,振動小,運行可靠,安裝維護方便等優點.電動機的功率等級,安裝尺寸,電氣性能均符合國家標準GB755及IEC標準的有關規定。
- 詳細介紹
立新電機高壓電機優勢：
一、來自沈電專家團隊，確保高壓電機質量及工藝
二 、所有高壓電機出廠前均做系統的溫升及負載實驗（實驗設備價值6000萬以上）
三 、真空浸漆設備及工藝
采用真空浸漆設備，二次以上浸漆工藝，57年電機浸漆經驗，確保電機在潮濕及多粉塵環境下能長期保持高絕緣狀態，減少維護次數，維護周期較同類產品延長1.2倍以上；
四 、國內先進的烘干設備及工藝
采用先進的烘干設備及烘干工藝，預烘、烘干、保溫、精確的溫度及時間控制，能有效確保潮氣有效排出，絕緣漆合理凝固，成型，確保電機在潮濕及多粉塵環境下能長期保持高絕緣等級；
五 、轉子動平衡調校設備及工藝
擁有各種規格高精度轉子動平衡調校設備，57年調校經驗，所有規格轉子均經過高精度調校，確保電機低震動，低噪聲，減小軸承磨損，確保電機整機可靠性；
六 、使用進口軸承
高速大機座號電機使用正宗進口瑞典SKF或日本NSK的軸承，確保電機低噪音，低震動，高精度，高效率，長壽命和少維護；
七 、全系列使用矽（硅）鋼片
全系列直流電機均采用武鋼的矽鋼片，確保高導磁率，低鐵損，功率因數高，電機溫升小，過載能力強；
八 、高壓電機箱體外殼整體采用整體成型工藝,減少焊接接縫，機體鋼度，強度及可靠性較高于一般電機
九、全系列使用F級及H級絕緣材料，高壓絕緣無短板
全系列采用F級及H級絕緣材料（絕緣漆、絕緣紙、包扎帶及絕緣套管等）；
十、全系列使用絕緣漆
全系列采用國內大廠F級及H級漆包線，絕緣絲包線，絕緣扁銅線等。
YKS高壓電機結構特點
YKS高壓電機采用箱式結構，機座由鋼板焊接而成，重量輕、剛度好。 YKS高壓電機為封閉、電機頂部帶有的空-水冷卻器的籠型異步電機。
定子繞組采用F級耐熱絕緣材料、頂部綁扎可靠，并經真空壓力浸漆使其YKS高壓電機有良好的絕緣性能和機械強度。
YKS高壓電機的轉子采用可靠的鑄鋁或銅導體的鼠籠型結構。軸承有滾動軸承和滑動軸承兩種形式，依電機的轉速和功率大小而定。
YKS高壓電機的用途
YKS高壓電機可用于驅動各種通用機械，如：壓縮機、水泵、風機、破碎機、切削機床、運輸機械及其它機械設備。在礦山、機械工業、發電廠等各種工礦企業中作原動機。用以拖動鼓風機、磨煤機、軋鋼機、卷?yè)P(yáng)機等應在訂貨時說明。
YKS高壓電機的標準形式
電壓：6000V，50Hz
防護等級：YKS系列為IP44或IP54
絕緣等級：F
工作制：S1（連續）
冷卻方法：YKS系列為IC81W
安裝形式：IMB3
電機接法：Y（接線盒內三個出線端子，從主軸伸端視之接線盒位于機座右側）
使用環境
海拔：不超過1000m
環境空氣溫度：不超過40℃且無嚴重塵埃，最低環境空氣溫度對采用滾動軸承的YKS高壓電機為-15℃,對采用滑動軸承的電動機為5℃。
空氣中無腐蝕性和爆炸性氣體（也可制成濕熱或高原地區電動機）

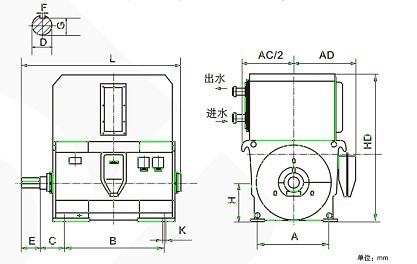

YKS高壓電機安裝尺寸
| 機座號 | 極數 | 安裝尺寸 | 外型尺寸 | |||||||||||
| A | B | C | D | E | F | G | H | K | AC | AD | HD | L | ||
| 355 | 2 | 630 | 900 | 315 | 80 | 170 | 22 | 71 | 355 | 28 | 1120 | 1000 | 2150 | 1870 |
| 4-6 | 100 | 210 | 28 | 90 | ||||||||||
| 400 | 2 | 710 | 1000 | 375 | 90 | 170 | 25 | 81 | 400 | 35 | 1260 | 1050 | 2350 | 2090 |
| 4-10 | 335 | 110 | 210 | 28 | 100 | 1980 | ||||||||
| 450 | 2 | 800 | 1120 | 400 | 100 | 90 | 450 | 1420 | 1100 | 2500 | 2340 | |||
| 4 | 355 | 120 | 32 | 109 | 2180 | |||||||||
| 6-12 | 130 | 250 | 119 | |||||||||||
| 500 | 2 | 900 | 1250 | 560 | 100 | 210 | 28 | 100 | 500 | 42 | 1600 | 1150 | 2500 | 2790 |
| 4 | 475 | 130 | 250 |
32 |
119 | 2550 | ||||||||
| 6-12 | 140 | 36 | 128 | |||||||||||
| 560 | 2 | 1000 | 1400 | 560 | 130 | 32 | 119 | 560 | 1800 | 1250 | 2550 | 3020 | ||
| 4 | 500 | 150 | 36 | 138 | 2900 | |||||||||
| 6-12 | 160 | 300 | 40 | 147 | ||||||||||
| 630 | 2 | 1120 | 1600 | 560 | 140 | 250 | 36 | 128 | 630 | 48 | 2000 | 1300 | 2850 | 3200 |
| 4 | 530 | 170 | 300 | 40 | 157 | 3100 | ||||||||
| 6-12 | 180 | 45 | 165 | |||||||||||
(1)當采用滑動軸承時，C尺寸偏差為±4.0不包括軸向竄動量。
注：圖中尺寸僅供參考，訂貨時以制造廠提供的外形及安裝尺寸圖為準。
YKS高壓電機技術數據表
| 型號 | 功率(kW) | 同步轉速(r/min) | 額定電流(A) | 效率（%） | 功率因數 |
堵轉電 流倍數 |
堵轉轉 矩倍數 |
最大轉 矩倍數 |
| YKS3551-2 | 220 | 3000 | 26.5 | 92.8 |
0.86 |
7.0 | 0.6 | 1.8 |
| YKS3552-2 | 250 | 30.1 | 92.9 | |||||
| YKS3353-2 | 280 | 33.7 | 93.1 | |||||
| YKS3554-2 | 315 | 37.7 | 93.4 | |||||
| YKS3555-2 | 355 | 42.2 | 93.7 | |||||
| YKS3556-2 | 400 | 47.6 | 94.1 | |||||
| YKS3551-4 | 185 | 1500 | 22.8 | 93.1 | 0.84 | 6.5 | 0.7 | |
| YKS3552-4 | 200 | 24.6 | 93.2 | |||||
| YKS3553-4 | 220 | 26.7 | 93.3 | 0.85 | ||||
| YKS3554-4 | 250 | 30.3 | 93.4 | |||||
| YKS3555-4 | 280 | 33.5 | 93.5 | 0.86 | ||||
| YKS3556-4 | 315 | 37.7 | 93.6 | |||||
| YKS3552-6 | 160 | 1000 | 20.6 | 92.4 | 0.81 | 6.0 | ||
| YKS3553-6 | 185 | 23.7 | 92.6 | |||||
| YKS3554-6 | 200 | 25.6 | 92.8 | |||||
| YKS3555-6 | 220 | 27.8 | 93.0 | 0.82 | ||||
| YKS3556-6 | 250 | 31.4 | 93.3 | |||||
| YKS3555-8 | 160 | 750 | 21.6 | 92.4 | 0.77 | 5.5 | ||
| YKS3556-8 | 185 | 25.0 | 92.6 | |||||
| YKS4001-2 | 450 | 3000 | 53.3 | 94.4 | 0.86 | 7.0 | 0.6 | 1.8 |
| YKS4002-2 | 500 | 58.5 | 94.6 | 0.87 | ||||
| YKS4003-2 | 560 | 65.4 | 94.7 | |||||
| YKS4004-2 | 630 | 73.4 | 94.9 | |||||
| YKS4001-1 | 355 | 1500 | 42.3 | 93.8 | 0.86 | 6.5 | 0.7 | |
| YKS4002-4 | 400 | 47.6 | 94.0 | |||||
| YKS4003-4 | 450 | 53.4 | 94.2 | |||||
| YKS4004-4 | 500 | 58.6 | 94.3 | 0.87 | ||||
| YKS4005-4 | 560 | 65.5 | 94.5 | |||||
| YKS4002-6 | 280 | 1000 | 34.7 | 93.5 | 0.83 | 6.0 | ||
| YKS4003-6 | 315 | 38.9 | 93.7 | |||||
| YKS4004-6 | 355 | 43.8 | 93.9 | |||||
| YKS4005-6 | 400 | 49.3 | 94.0 | |||||
| YKS4006-8 | 750 | 750 | 92.6 | 0.77 | 5.5 | 0.8 | ||
| YKS4002-8 | 200 | 750 | 26.5 | 92.8 | 0.78 | 5.5 | 0.8 | 1.8 |
| YKS4003-8 | 220 | 29.2 | 92.9 | |||||
| YKS4004-8 | 250 | 32.7 | 93.0 | 0.79 | ||||
| YKS4005-8 | 280 | 36.6 | 93.2 | |||||
| YKS4003-10 | 160 | 600 | 22.4 | 91.5 | 0.75 | 5.5 | ||
| YKS4004-10 | 185 | 25.9 | 91.7 | |||||
| YKS4005-10 | 200 | 27.9 | 91.9 | 0.76 | ||||
| YKS4501-2 | 710 | 3000 | 82.6 | 95.0 | 0.87 | 7.0 | 0.6 | 1.8 |
| YKS4502-2 | 800 | 92.9 | 95.2 | |||||
| YKS4503-2 | 900 | 104.4 | 95.3 | |||||
| YKS4504-2 | 1000 | 114.6 | 95.4 | 0.88 | ||||
| YKS4501-4 | 630 | 1500 | 73.5 | 94.8 | 0.87 | 6.5 | 0.7 | |
| YKS4502-4 | 710 | 82.6 | 95.0 | |||||
| YKS4503-4 | 800 | 93.0 | 95.1 | |||||
| YKS4504-4 | 900 | 104.5 | 95.2 | |||||
| YKS4501-6 | 450 | 1000 | 54.6 | 94.3 | 0.84 | 6.0 | ||
| YKS4502-6 | 500 | 59.9 | 94.5 | 0.85 | ||||
| YKS4503-6 | 560 | 66.9 | 94.7 | |||||
| YKS4504-6 | 630 | 75.2 | 94.8 | |||||
| YKS4501-8 | 315 | 750 | 40.5 | 93.4 | 0.80 | 5.5 | 0.8 | |
| YKS4502-8 | 355 | 45.6 | 93.5 | |||||
| YKS4503-8 | 400 | 51.3 | 93.7 | |||||
| YKS4504-8 | 450 | 57 | 93.8 | 0.81 | ||||
| YKS4501-10 | 220 | 600 | 29.8 | 92.1 | 0.77 | 5.5 | ||
| YKS4502-10 | 250 | 33.4 | 92.3 | 0.78 | ||||
| YKS4503-10 | 280 | 37.3 | 92.5 | |||||
| YKS4504-10 | 315 | 41.4 | 92.6 | 0.79 | ||||
| YKS4505-10 | 355 | 46.6 | 92.8 | |||||
| YKS4501-12 | 160 | 500 | 23.5 | 90.7 | 0.72 | 5.5 | ||
| YKS4502-12 | 185 | 27.2 | 90.9 | |||||
| YKS4503-12 | 200 | 29.3 | 91.1 | |||||
| YKS4504-12 | 220 | 31.7 | 91.4 | 0.73 | ||||
| YKS4505-12 | 250 | 35.9 | 91.7 | |||||
| YKS5001-2 | 1120 | 3000 | 128.2 | 95.5 | 0.88 | 7.0 | 06 | 1.8 |
| YKS5002-2 | 1250 | 143.0 | 95.6 | |||||
| YKS5003-2 | 1400 | 159.9 | 95.7 | |||||
| YKS5004-2 | 1600 | 182.6 | 95.8 | |||||
| YKS5001-4 | 1000 | 1500 | 116.0 | 95.3 | 0.87 | 6.5 | 0.7 | |
| YKS5002-4 | 1120 | 128.3 | 95.4 | 0.88 | ||||
| YKS5003-4 | 1250 | 143.1 | 95.5 | |||||
| YKS5004-4 | 1400 | 160.1 | 95.6 | |||||
| YKS5001-6 | 710 | 1000 | 84.6 | 95.0 | 0.85 | 6.0 | ||
| YKS5002-6 | 800 | 95.2 | 95.1 | |||||
| YKS5003-6 | 900 | 107.0 | 95.2 | |||||
| YKS5004-6 | 1000 | 118.8 | 95.3 | |||||
| YKS5001-8 | 500 | 750 | 63.0 | 94.3 | 0.81 | 5.5 | 0.8 | |
| YKS5002-8 | 560 | 69.6 | 94.4 | 0.82 | ||||
| YKS5003-8 | 630 | 78.2 | 94.5 | |||||
| YKS5004-8 | 710 | 88.1 | 94.6 | |||||
| YKS5001-10 | 400 | 600 | 51.5 | 93.3 | 0.80 | |||
| YKS5002-10 | 450 | 57.9 | 93.4 | |||||
| YKS5003-10 | 500 | 64.2 | 93.6 | |||||
| YKS5004-10 | 560 | 71.8 | 93.7 | |||||
| YKS5005-10 | 630 | 80.8 | 93.8 | |||||
| YKS5001-12 | 280 | 500 | 39.2 | 92.7 | 0.74 | |||
| YKS5002-12 | 315 | 43.5 | 92.8 | 0.75 | ||||
| YKS5003-12 | 355 | 48.9 | 93.0 | |||||
| YKS5004-12 | 400 | 55.0 | 93.3 | |||||
| YKS5005-12 | 450 | 61.8 | 93.4 | |||||
| YKS5601--2 | 1800 | 3000 | 205.2 | 93.9 | 0.88 | 7.0 | 0.6 | |
| YKS5602-2 | 2000 | 227.8 | 96.0 | |||||
| YKS5603-2 | 2240 | 254.8 | 96.1 | |||||
| YKS5601-4 | 1600 | 1500 | 180.7 | 95.7 | 0.89 | 6.5 | 0.6 | |
| YKS5602-4 | 1800 | 203.1 | 95.8 | |||||
| YKS5603-4 | 2000 | 254.4 | 95.9 | |||||
| YKS5601-6 | 1120 | 1000 | 131.3 | 95.4 | 0.86 | 6.5 | 0.7 | 1.8 |
| YKS5602-6 | 1250 | 146.4 | 95.5 | |||||
| YKS5603-6 | 1400 | 163.8 | 95.6 | |||||
| YKS5601-8 | 800 | 750 | 96.7 | 94.7 | 0.84 | 6.0 | ||
| YKS5602-8 | 900 | 100.7 | 94.8 | |||||
| YKS5603-8 | 1000 | 120.7 | 94.9 | |||||
| YKS5601-10 | 710 | 600 | 88.6 | 94.0 | 0.82 | |||
| YKS5602-10 | 800 | 99.6 | 94.2 | |||||
| YKS5603-10 | 900 | 112 | 93.3 | |||||
| YKS5601-12 | 500 | 500 | 65 | 93.7 | 0.79 | |||
| YKS5602-12 | 560 | 72.7 | 93.8 | |||||
| YKS5603-12 | 630 | 81.7 | 93.9 | |||||
| YKS6301-2 | 2500 | 3000 | 280.9 | 96.2 | 0.89 | 7.0 | 0.6 | |
| YKS6302-2 | 2800 | 314.3 | 96.3 | |||||
| YKS6303-2 | 3150 | 355.5 | 96.3 | |||||
| YKS6301-4 | 2240 | 1500 | 252.2 | 96.0 | 6.5 | |||
| YKS6302-4 | 2500 | 281.1 | 96.1 | |||||
| YKS6303-4 | 2800 | 314.7 | 96.2 | |||||
| YKS6301-6 | 1600 | 1000 | 187.0 | 95.7 | 0.86 | 0.7 | ||
| YKS6302-6 | 1800 | 210.2 | 95.8 | |||||
| YKS6303-6 | 2000 | 231.7 | 95.9 | |||||
| YKS6301-8 | 1120 | 750 | 135.0 | 95.0 | 0.84 | 6.0 | ||
| YKS6302-8 | 1250 | 150.6 | 95.1 | |||||
| YKS6303-8 | 1400 | 168.5 | 95.2 | |||||
| YKS6304-8 | 1600 | 192.3 | 95.3 | |||||
| YKS6301-10 | 1000 | 600 | 124.3 | 94.4 | 0.82 | |||
| YKS6302-10 | 1120 | 138.9 | 94.6 | |||||
| YKS6303-10 | 1250 | 154.7 | 94.8 | |||||
| YKS6304-10 | 1400 | 173.1 | 94.9 | |||||
| YKS6301-12 | 710 | 500 | 92.0 | 94.0 | 0.79 | |||
| YKS6302-12 | 800 | 103.4 | 94.2 | |||||
| YKS6303-12 | 900 | 116.2 | 94.3 | |||||
| YKS6304-12 | 1000 | 129.0 | 94.4 |
